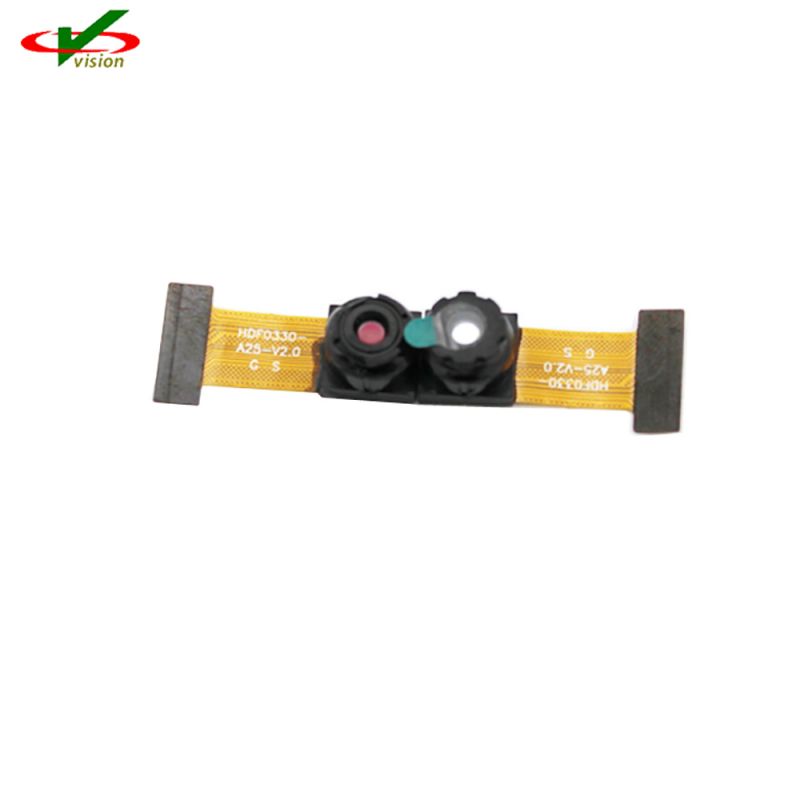

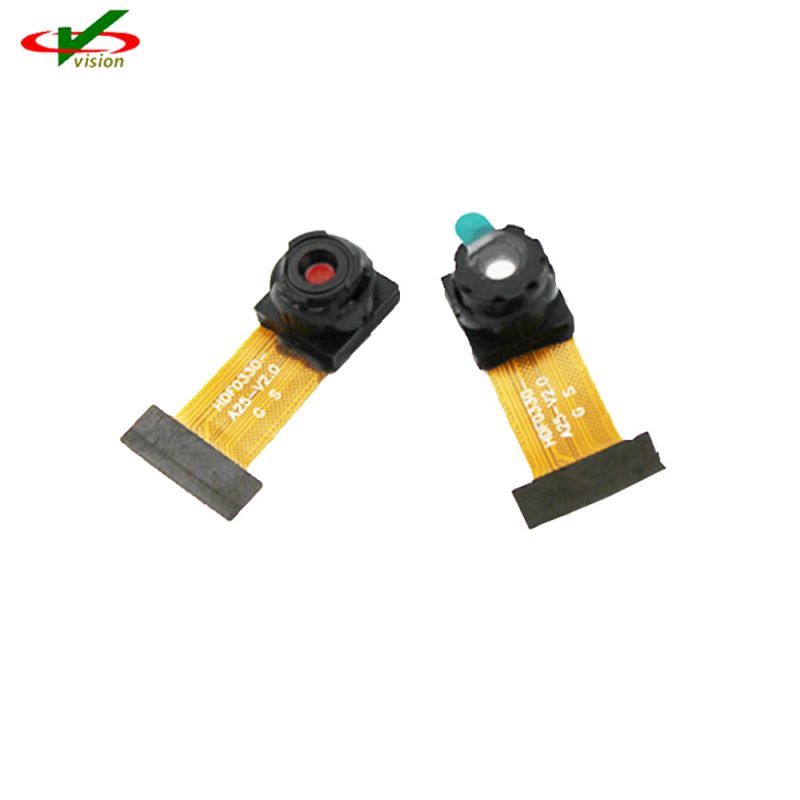

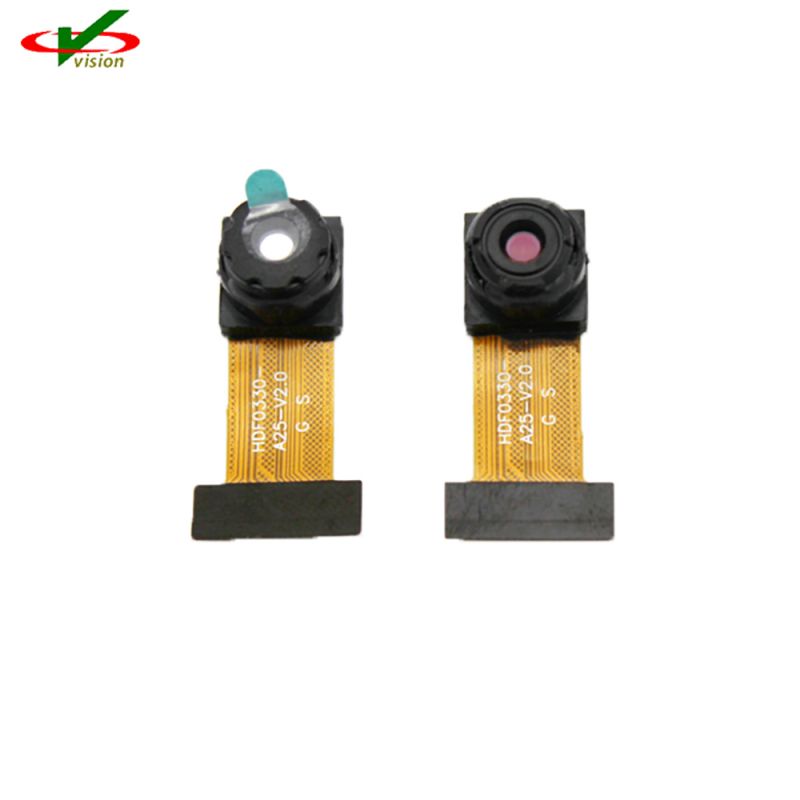

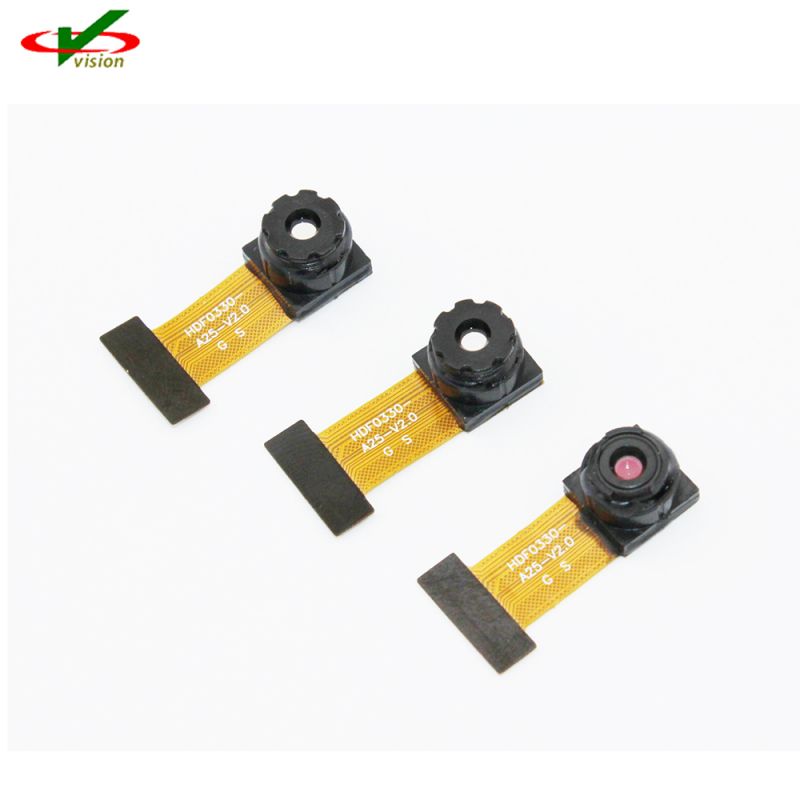

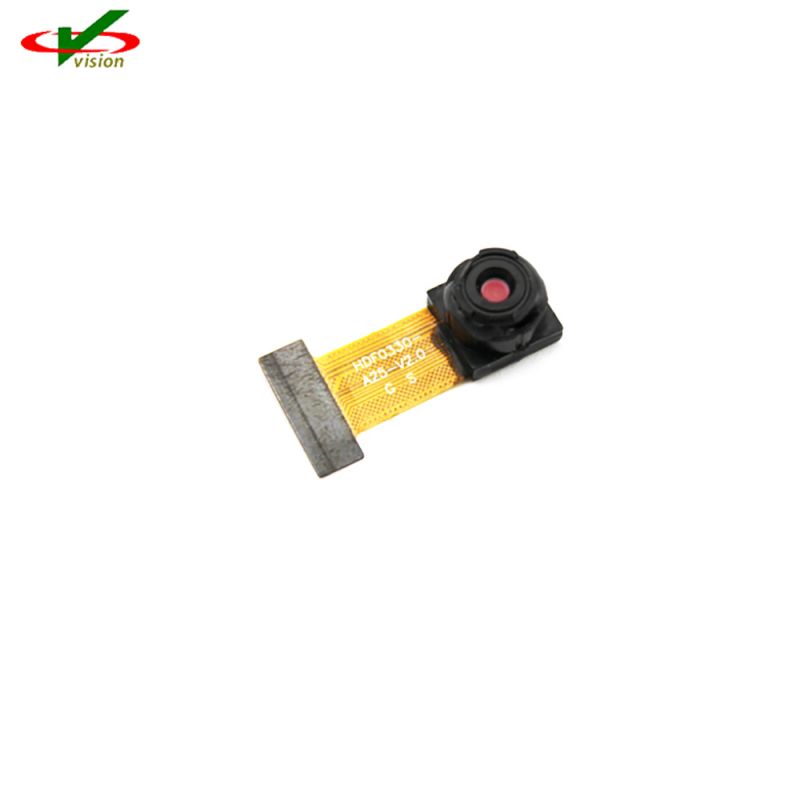

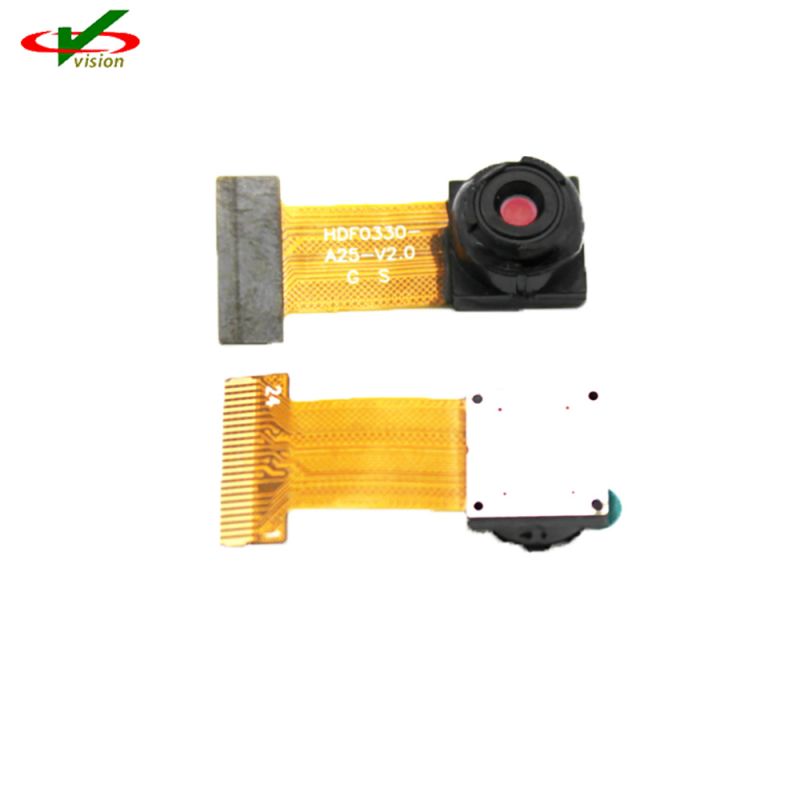

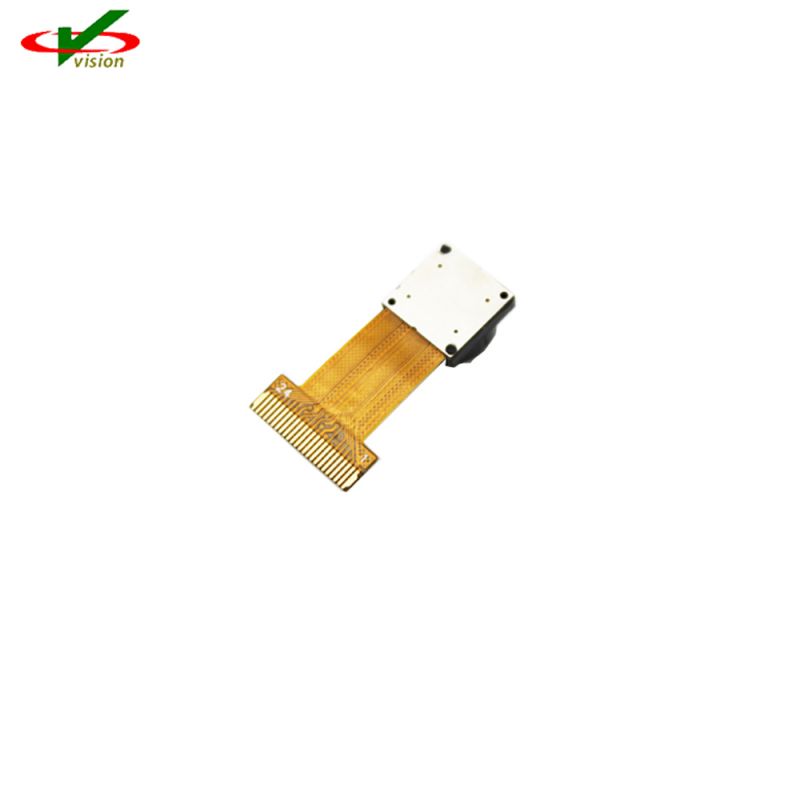

Aptina の 1080p センサー モジュール AR0330 は、2304Hx1536V のアクティブ ピクセル アレイを備えた 1/3 インチ CMOS デジタル イメージ センサーです。
1080p センサー モジュール AR0330 は、3.15 メガピクセル (2048H x 1536V) デジタル静止画キャプチャおよび 1080p30+20% EIS (2304H x 1296V) デジタル ビデオ モードをサポートできます。
1080p センサー モジュール AR0330 には、ウィンドウ処理、ミラーリング、列と行のサブサンプリング モード、スナップショット モードなどの高度なオンチップ カメラ機能が組み込まれています。
• Aptina™ A-Pix™ テクノロジーによる 2.2µm ピクセル
• 優れた低照度パフォーマンス
• 3.4Mp (3:2) および 3.15Mp (4:3) の静止画
• 外部メカニカルシャッターのサポート
• 外部 LED またはキセノンフラッシュのサポート
• データ インターフェイス: 2 レーンのシリアル MIPI またはパラレル インターフェイス
• オンチップ位相ロックループ (PLL) 発振器
• 統合された位置ベースのカラーおよびレンズシェーディング補正
• シンプルな 2 線式シリアルインターフェース
• 自動黒レベル校正
• 12 ～ 10 ビット出力 A-Law 圧縮
• 正確なフレームレート制御と 2 つのセンサーの同期のためのスレーブ モード
| 主要なパラメータ | 標準値 | ||
| 光学フォーマット | 1/3 インチ (6.0 mm) | ||
| アレイ全体: 6.09mm | |||
| 静止画：5.63mm（4:3） | |||
| HD画像: 5.82mm (16:9) | |||
| アクティブピクセル | 2304(H) x 1536(V): (アレイ全体): | ||
| 5.07mm(H)×3.38mm(V) | |||
| 2048(H) x 1536(V) (4:3、静止画モード) | |||
| 2304(H) x 1296(V) (16:9、sHDモード) | |||
| ピクセルサイズ | 2.2μm×2.2μm | ||
| カラーフィルター配列 | RGBベイヤー | ||
| シャッタータイプ | ERS と GRR | ||
| 入力クロック範囲 | 6～27MHz | ||
| 最大出力クロック | 98 Mp/s (パラレルまたは 2 レーン MIPI) | ||
| 応答性 | 2.0V/ルクス秒 | ||
| 消費電力 | 1080P30 MIPI モード: 282mW。 | ||
| 1080P30 パラレルモード: 252mW | |||
| SNRMAX | 39dB | ||
| ダイナミックレンジ | 69.5dB | ||
| 供給電圧 | I/O/デジタル | 1.7 ～ 1.9V (公称 1.8V) または 2.4 ～ 3.1V (公称 2.8V) |
|
| デジタル | 1.7 ～ 1.9V (公称 1.8V) | ||
| アナログ | 2.7～2.9V | ||
| 動作温度 (ジャンクション) -TJ |
-30℃～+70℃ | ||
| パッケージオプション | 6.28 mm x 6.65 mm CSP | ||
• 1080P30 高解像度デジタルビデオカメラ
• Web カメラとビデオ会議カメラ
• 安全
