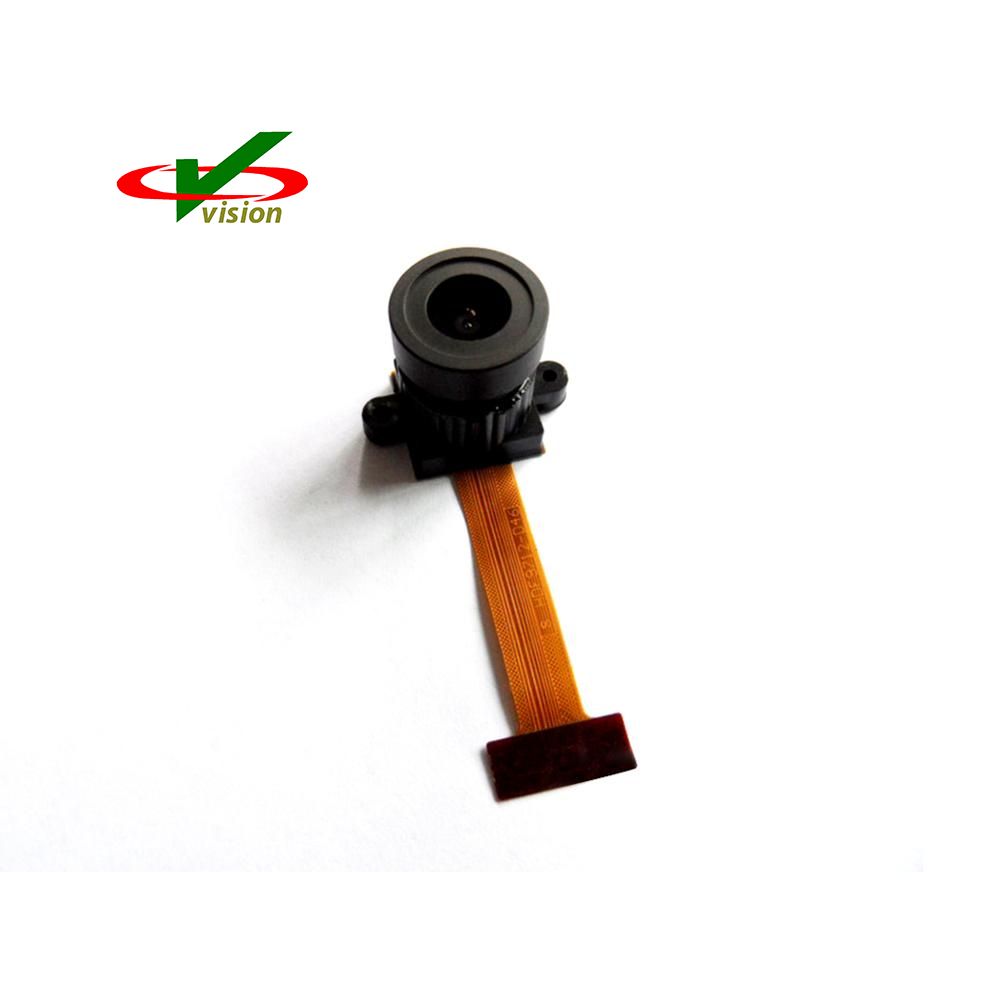

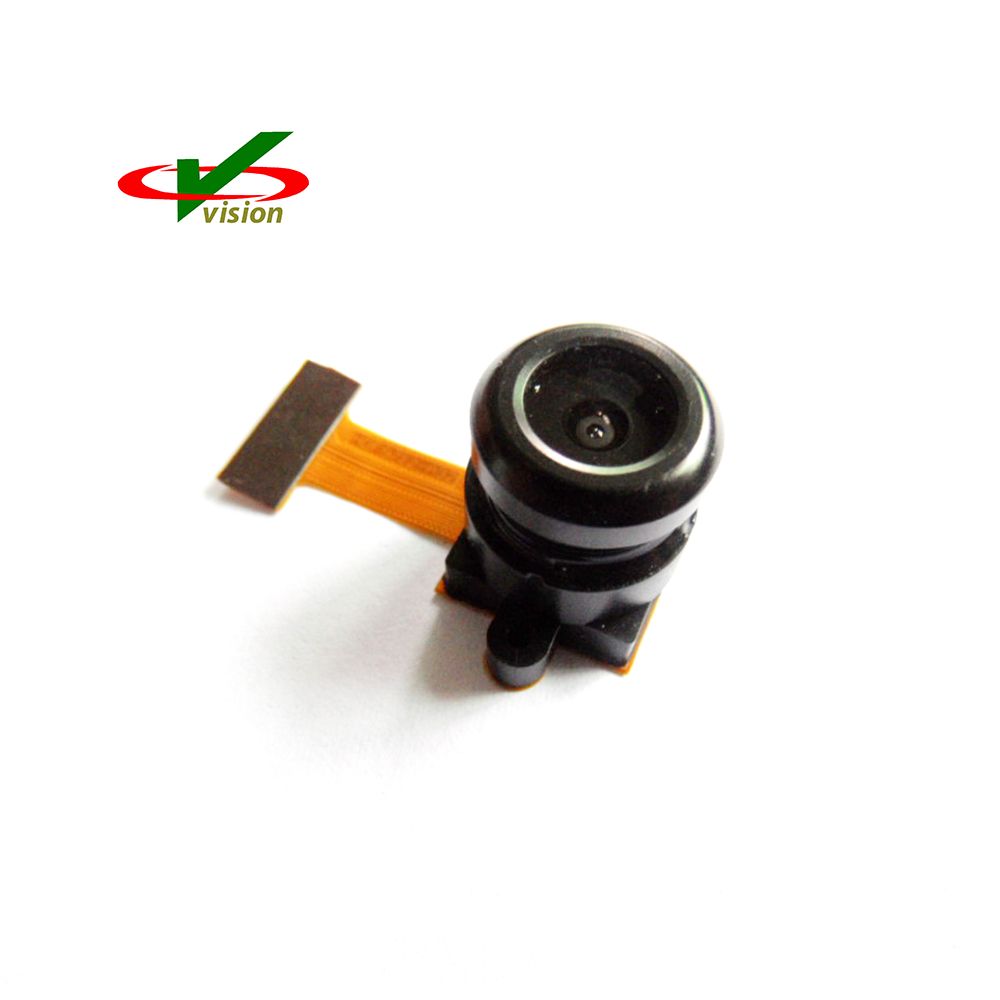

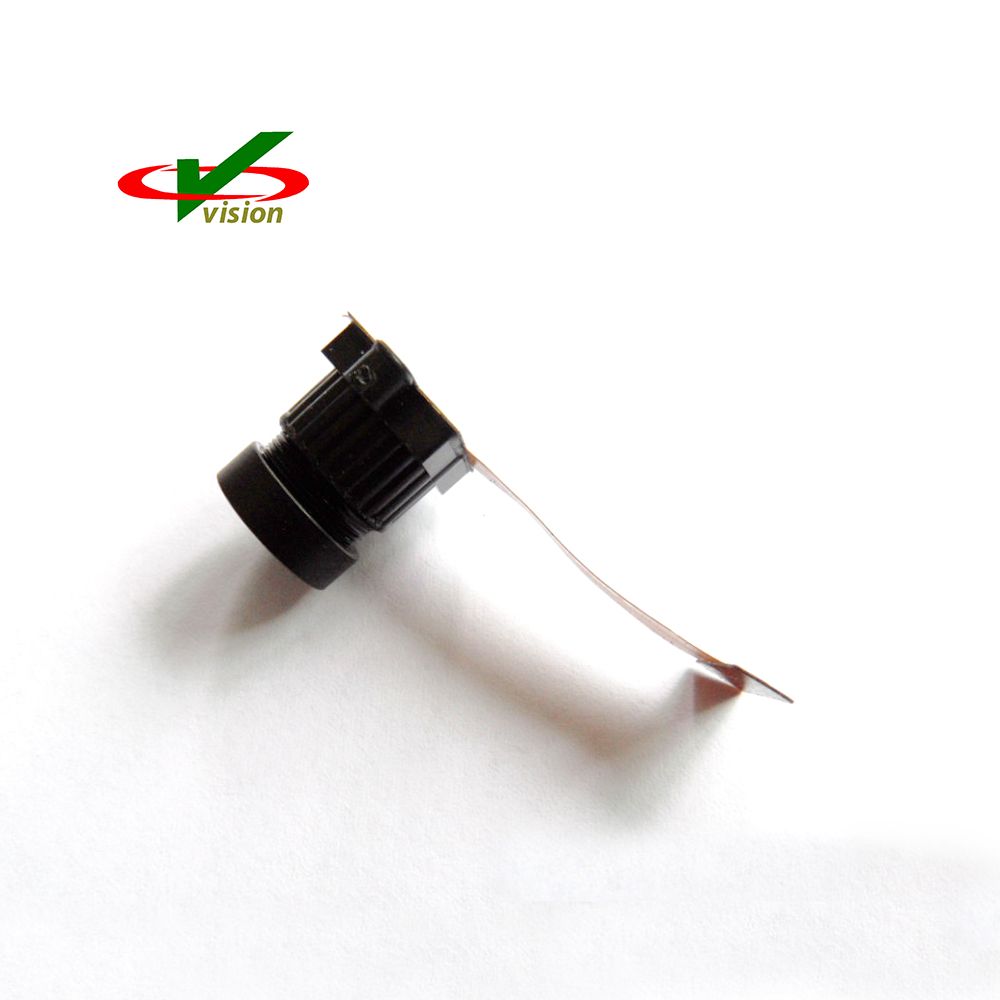

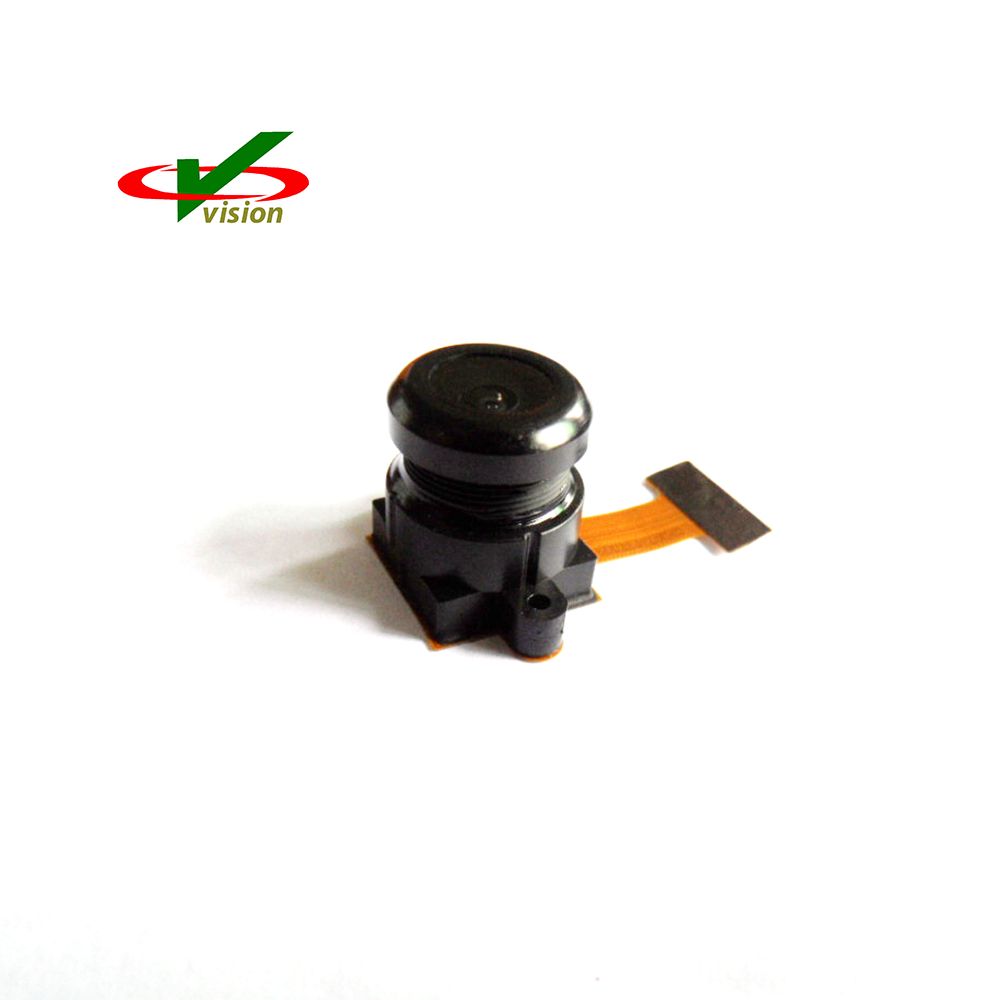

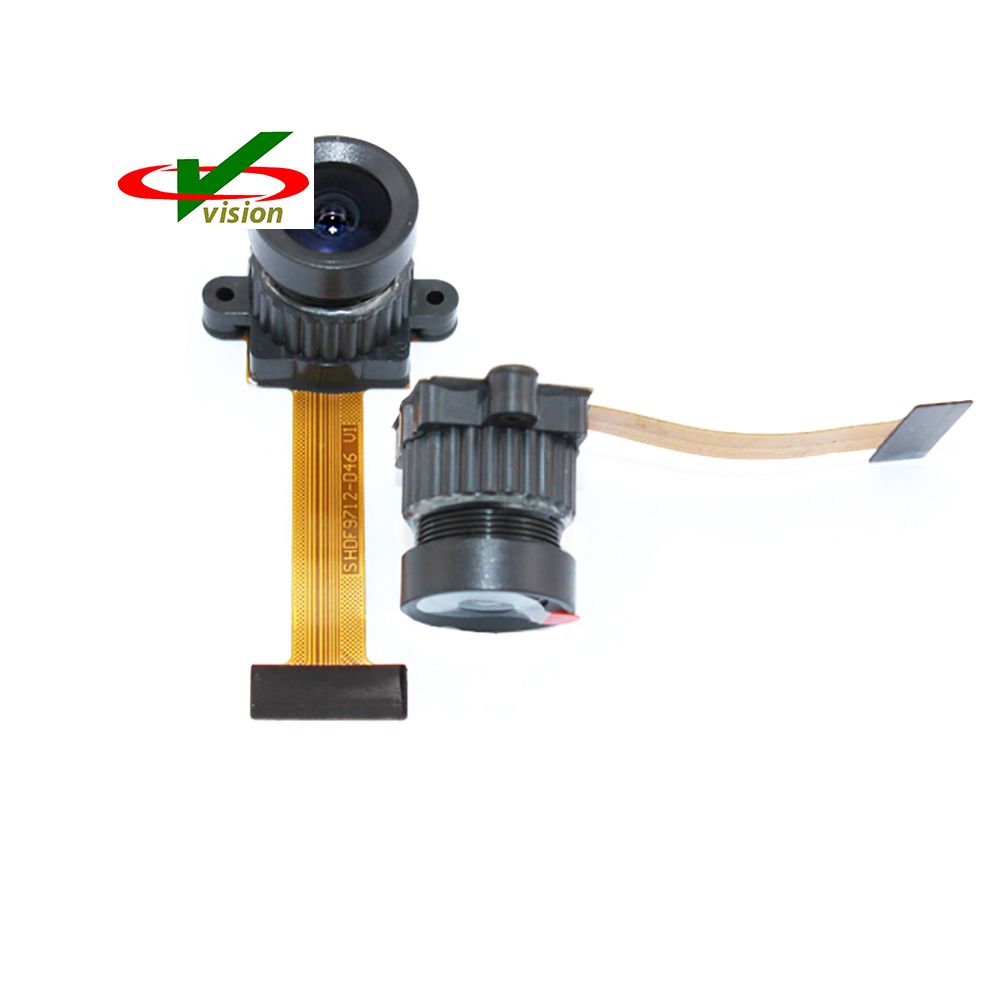

720p OV9732 CMOS モジュール カメラ

720p OV9732 CMOS モジュール カメラ モジュールの機能

■対応画像サイズ：フルサイズ（1280×720）、VGA（640×480）、2×2RGBビニング（640×360）

■出力フォーマットのサポート：1レーンMIPIおよびDVPによる10ビットRAW出力

■フェーズロックループ（PLL）を搭載

■フレームレート、ミラーとフリップ、ゲイン/露出、ウィンドウ処理をプログラム可能なコントロール

■水平および垂直サブサンプリングに対応

■ローパワーモード（LPM）機能

■ソフトウェアパワーダウン時にレジスタ値を保持可能

■標準SCCBインターフェース

■GPIOトライステート構成可能性とプログラム可能な極性

■FSIN

■画質制御：欠陥画素補正（DPC）と自動黒レベルキャリブレーション（ABLC）

ODM/OEM 720p OV9732 CMOS モジュール カメラの主な仕様

1. アクティブなアレイ サイズ: 1280x720

2.電源:

アナログ:3.1~3.45V(通常3.3V)

コア: 1.7 〜 1.9 V (1.8 V 通常)

I/O: 1.7~1.9V(通常1.8V)

3. 温度範囲:

動作: -30℃ ～ 85℃ ジャンクション温度

安定した画像: ジャンクション温度 0℃ ～ 50℃

4. 出力フォーマット: 10ビットRAW RGB

5.レンズサイズ: 1/4インチ。

6. 入力クロック周波数: 6~27MHz

7. 最大画像転送速度: 30fps フル解像度

8.シャッター：ローリングシャッター

9. ピクセルサイズ：3μm×3μm

10 画像エリア：3888μm×2208μm
