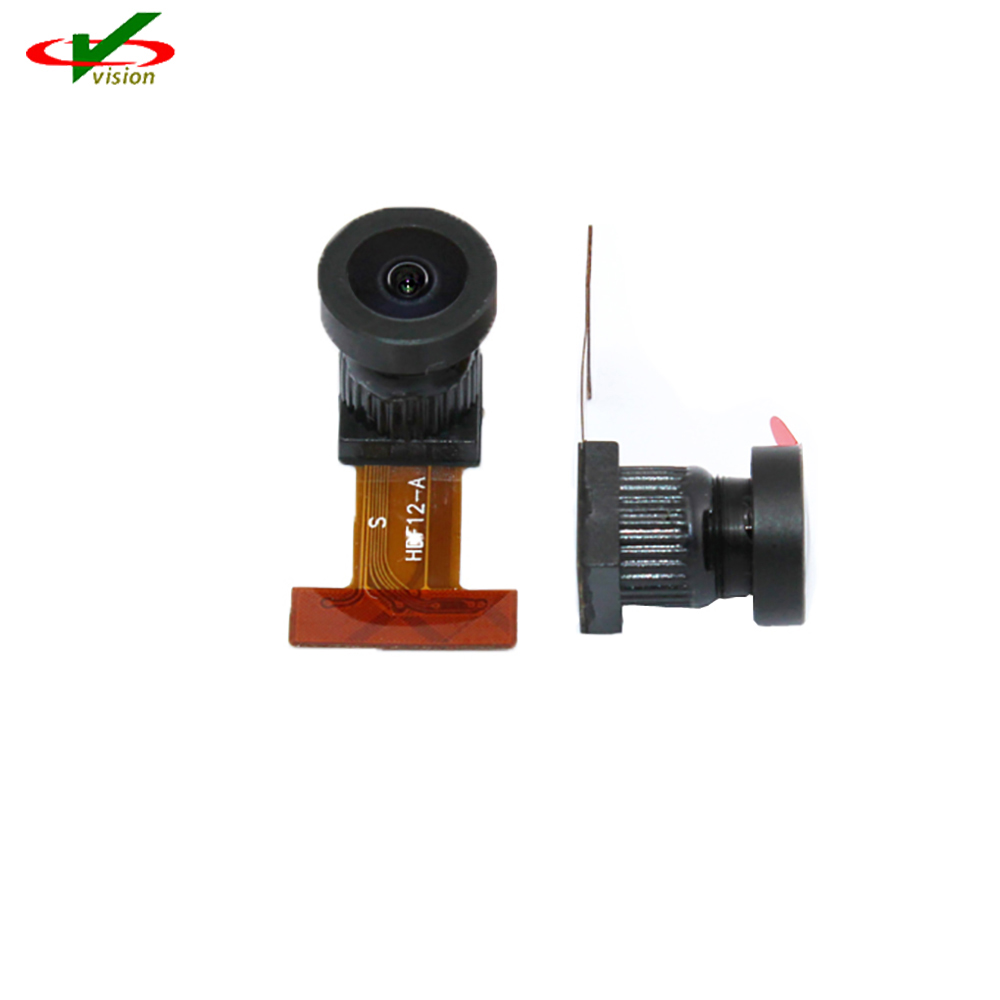

カメラ センサー モジュール MT9D111 GC2145 CMOS モジュール カメラは、統合された高度なカメラ システムを備えた 1/3.2 インチ 2 メガピクセル CMOS イメージ センサーです。このカメラ システムは、マイクロコントローラー (MCU) と、リアルタイム JPEG エンコーダーを備えた高度なイメージ フロー プロセッサ (IFP) を備えています。また、プログラム可能な汎用 I/O モジュール (GPIO) も含まれており、これを使用して外部オート フォーカス、光学ズーム、またはメカニカル シャッターを制御できます。
マイクロコントローラーはカメラ システムのすべてのコンポーネントを管理し、センサー コアの主要な動作パラメーターを設定して、IFP に入力される生の画像データの品質を最適化します。
センサー コアは、1668 x 1248 ピクセルのアクティブ ピクセル アレイ、PLL と外部フラッシュのサポートを含むプログラム可能なタイミングおよび制御回路、自動オフセット補正とプログラム可能なゲインを備えたアナログ シグナル チェーン、および 2 つの 10 ビット A/D コンバーターで構成されています。 (ADC)。システム オン チップ (SOC) 全体は、超低電力要件と、特にモバイル アプリケーションに適した優れた低照度パフォーマンスを備えています。
| パラメータ | 価値 | |
| 光学フォーマット | 1/3.2インチ(4:3) | |
| フル解像度 | 1600x1200ピクセル(UXGA) | |
| ピクセルサイズ | 2.8m×2.8m | |
| アクティブピクセルアレイ領域 | 4.73mm×3.52mm | |
| シャッタータイプ | グローバルリセット付き電子ローリングシャッター (ERS) | |
| 最大フレームレート | フル解像度で 15fps、 プレビューモードでは30fps、 (800×600) |
|
| 最大データレート/ マスタークロック |
80MB/秒 6MHz～80MHz |
|
| 電源電圧 | アナログ | 2.5V-3.1V |
| デジタル | 1.7V～1.95V | |
| I/O | 1.7V-3.1V | |
| PLL | 2.5V-3.1V | |
| ADCの分解能 | 10ビット、オンダイ | |
| 応答性 | 1.0/ルクス秒(550nm) | |
| ダイナミックレンジ | 71dB | |
| SNR最大値 | 42.3dB | |
| 消費電力 | 15 fps、フル解像度で 348mW | |
| 223mW（30 fps、プレビューモード） | ||
| 動作温度 | -30℃～+70℃ | |
| パッケージ | それらを裸にしてください | |
• DigitalClarity™ CMOS イメージング テクノロジ
• 優れた低照度パフォーマンス
• 超低電力、低コスト
• オンチップの位相ロックループ発振器 (PLL) によって生成される内部マスタークロック
• 電子ローリングシャッター (ERS)、プログレッシブスキャン
• シングルダイカメラモジュール用の統合イメージフロープロセッサ (IFP)
• レンズシェーディング補正を含む自動画像補正と強化
• アンチエイリアシングによる任意の画像間引き
• 統合されたリアルタイム JPEG エンコーダ
• 統合されたマイクロコントローラーによる柔軟性
• レジスタおよびマイクロコントローラのメモリへのアクセスを提供する 2 線式シリアル インターフェイス
• 選択可能な出力データ形式: ITU-R BT.601 (YCbCr)、565RGB、555RGB、444RGB、JPEG 4:2:2、JPEG 4:2:0、および raw 10 ビット
• データレート等化のための出力 FIFO
• プログラム可能な I/O スルーレート
• キセノンおよび LED フラッシュをサポートし、露出を高速に調整します
• 外部オートフォーカス、光学ズーム、メカニカルシャッターを柔軟にサポート
