高フレームレート HDR カメラ モジュール OV4689 は、セキュリティ アプリケーション向けに優れた低照度感度と高ダイナミック レンジを備えています。

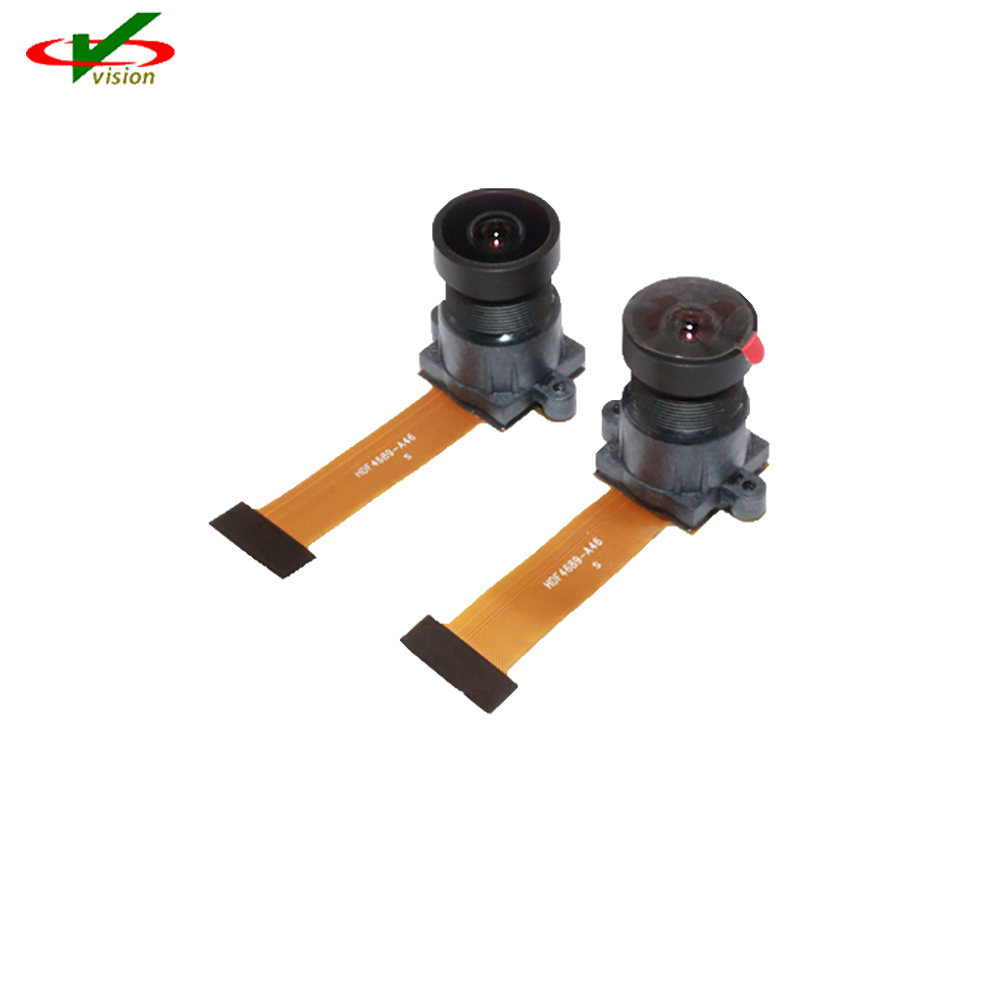

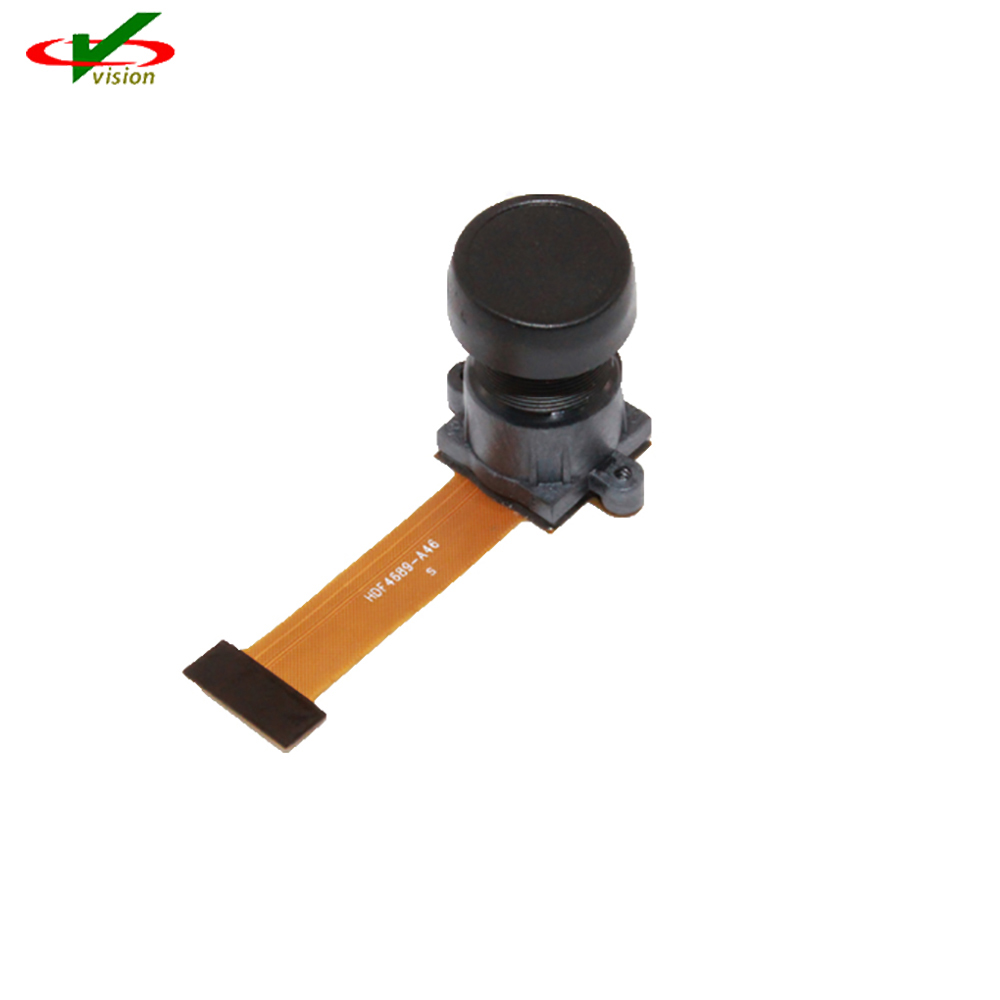

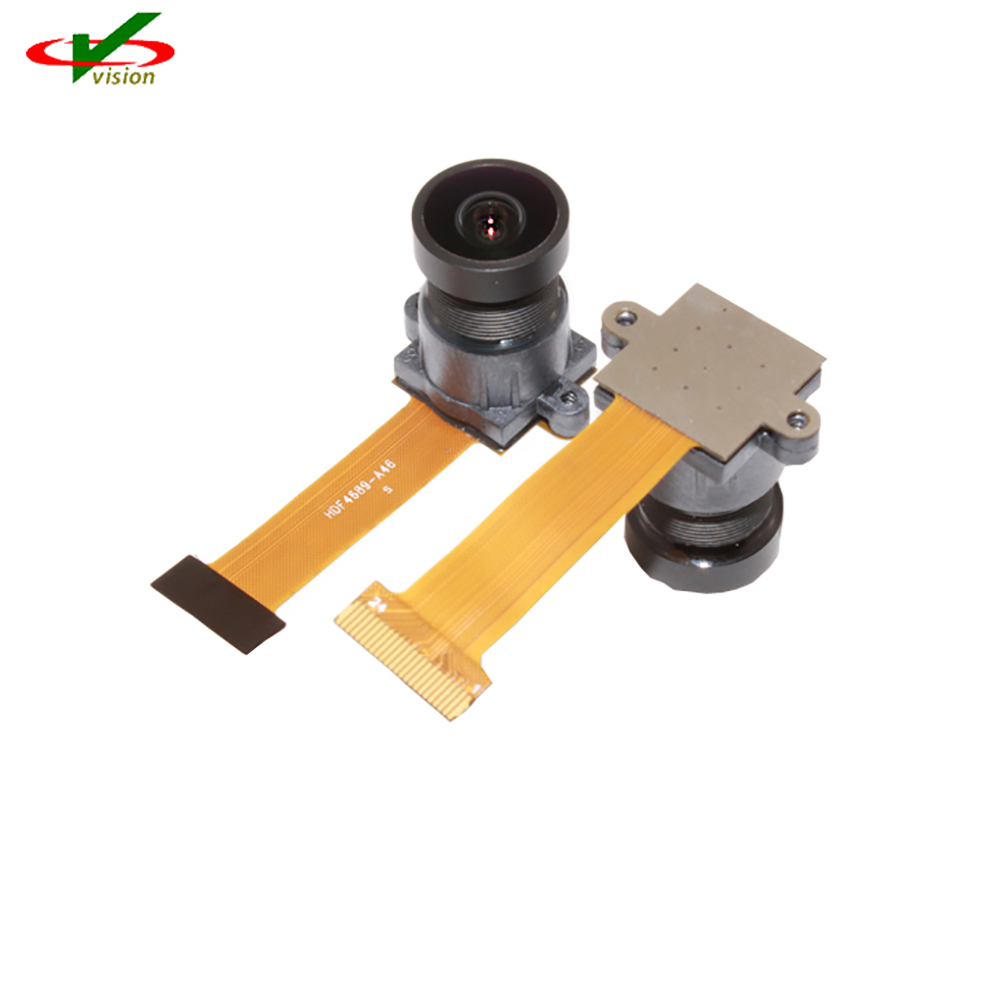

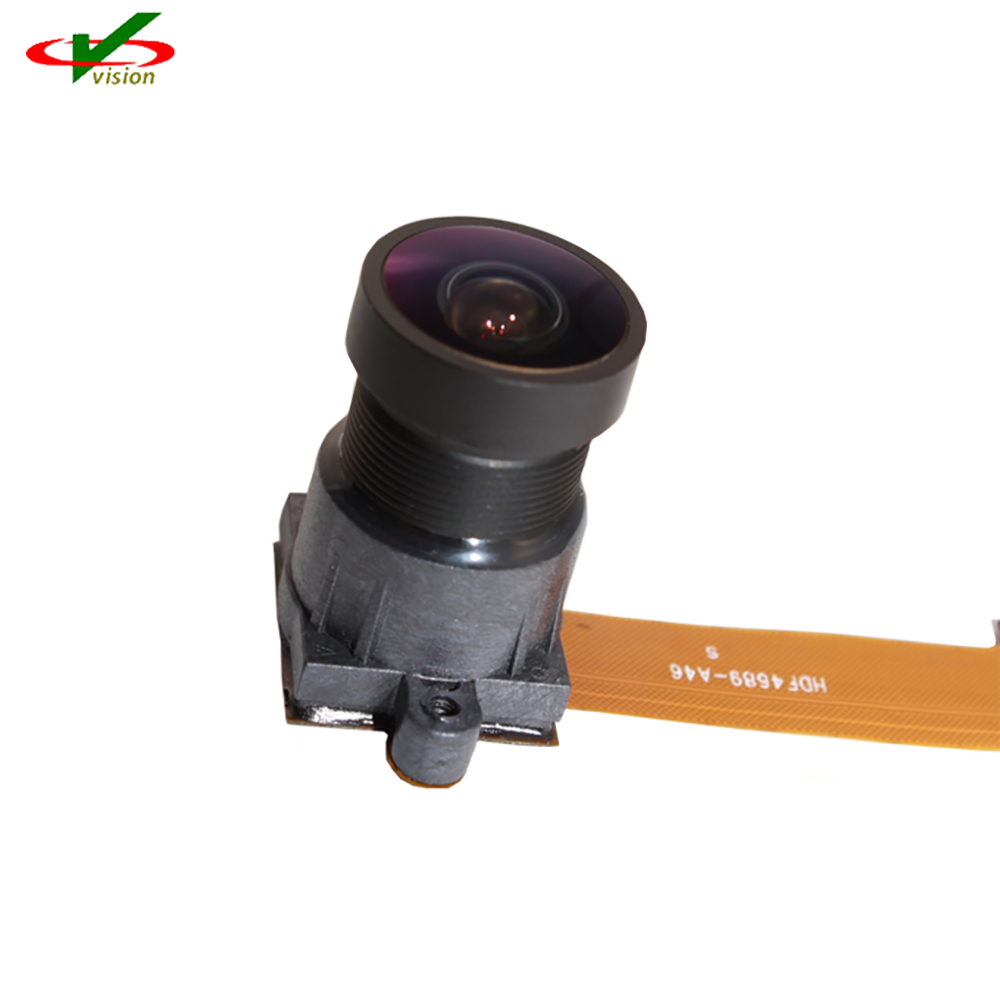

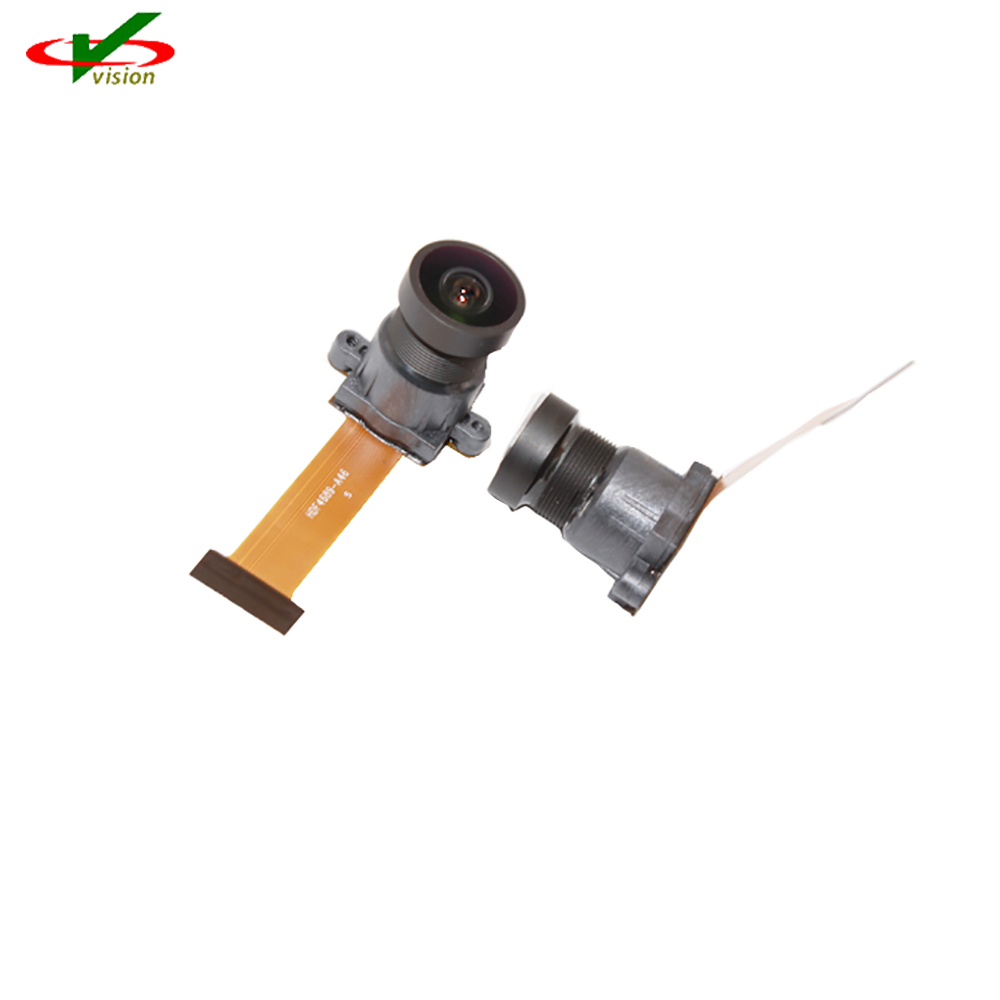

HDR カメラ モジュール OV4689 は、次世代の監視およびセキュリティ システム向けに設計されたネイティブ 16:9 フォーマットの高性能 4 メガピクセル カメラチップ センサーです。このセンサーは高度な 2 ミクロン OmniBSITM-2 ピクセルを利用し、クラス最高の低照度感度と高ダイナミック レンジ (HDR) を提供します。
HDR カメラ モジュール OV4689 は、高速 4 レーン MIPI シリアル出力インターフェイスを備えており、必要な高いデータ転送速度を促進します。 ov4689 はチップ スケール パッケージ (csp) で入手できます。
●IPカメラ
● スポーツカメラ
●自動車
●自動黒レベルキャリブレーション(ABLC)
● フレーム レート、ミラーとフィル、クロッピング、ウィンドウ処理のプログラム可能な制御
●静電欠陥画素キャンセル
● 出力フォーマットをサポート: 10-bit RAW RGB(MIPI)
● 水平および垂直サブサンプリングをサポート
● サポート画像サイズ: 4Mpixel、3Mpixel、EIS1080p、1080p、EIS720p
●高速モード切り替え
● 2x2ビニング、4x4ビニング、リサンプリングフィルターをサポート
●標準シリアルSCCBインターフェース
● 最大 4 レーンの MIPI シリアル出力インターフェイス
● 部品識別などのための 4K ビットのワンタイム プログラマブル (OTP) メモリを内蔵
● 2 つのオンチップ位相ロック ループ (PLL)
● プログラム可能な I/O ドライブ機能
●温度センサー内蔵
アクティブなアレイのサイズ | 2688×1520 | |
電源 | 芯 | 1.1~1.3V |
アナログ | 2.6~3.0V | |
I/O | 1.7~3.0V | |
電力要件 | アクティブ | 163mA(261mW) |
待機する | 1mA | |
Xシャットダウン | <10μA | |
温度範囲 | オペレーティング | -30℃~+85℃ |
安定したイメージ | 0℃~+50℃ | |
出力フォーマット | 10ビットRAW | |
レンズサイズ | 1/3" | |
入力クロック周波数 | 6~64MHz | |
最大画像 転送速度 |
2688x1520 | 90fps |
1280x720 | 180fps | |
1920x1080 | 120fps | |
672x380 | 330fps | |
感度 | 1900mV/ルクス秒 | |
スキャンモード | プログレッシブ | |
ピクセルサイズ: | 2μm×2μm | |
画像領域 | 5440μm×3072μm | |
パッケージの寸法 | 6630μm×5830μm |
