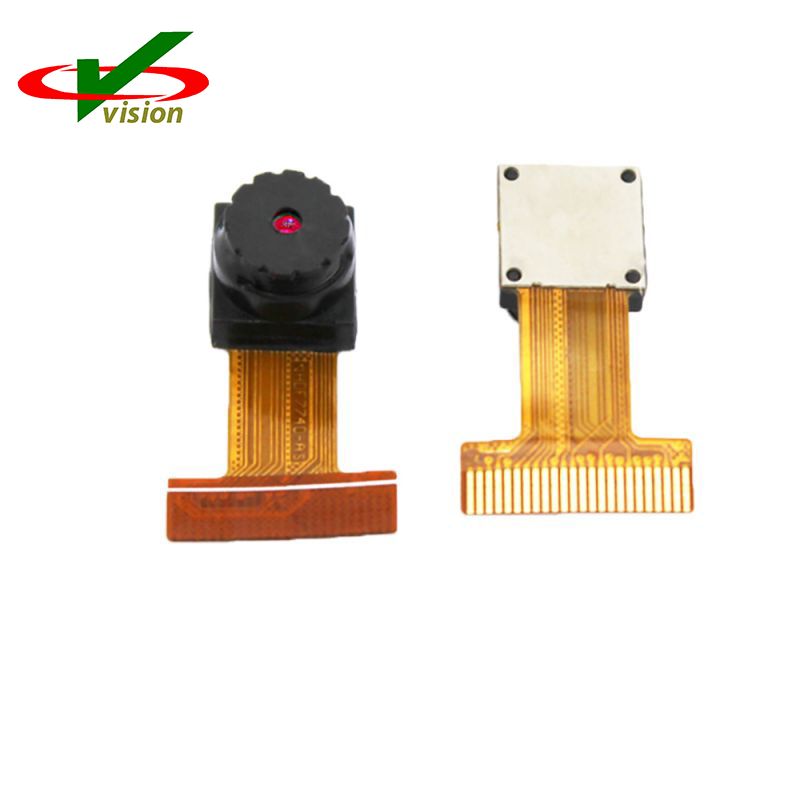

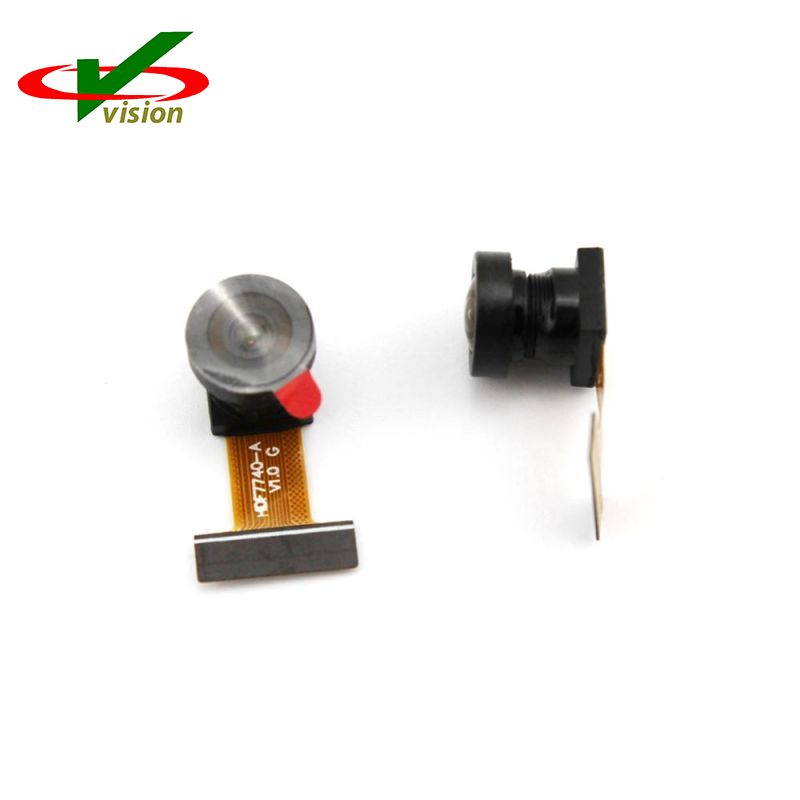

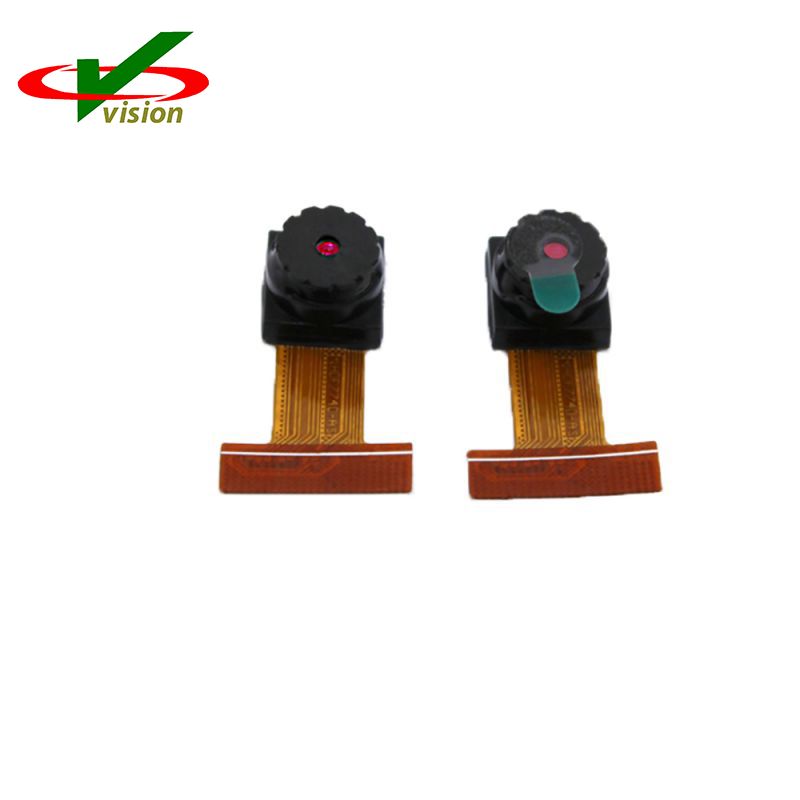

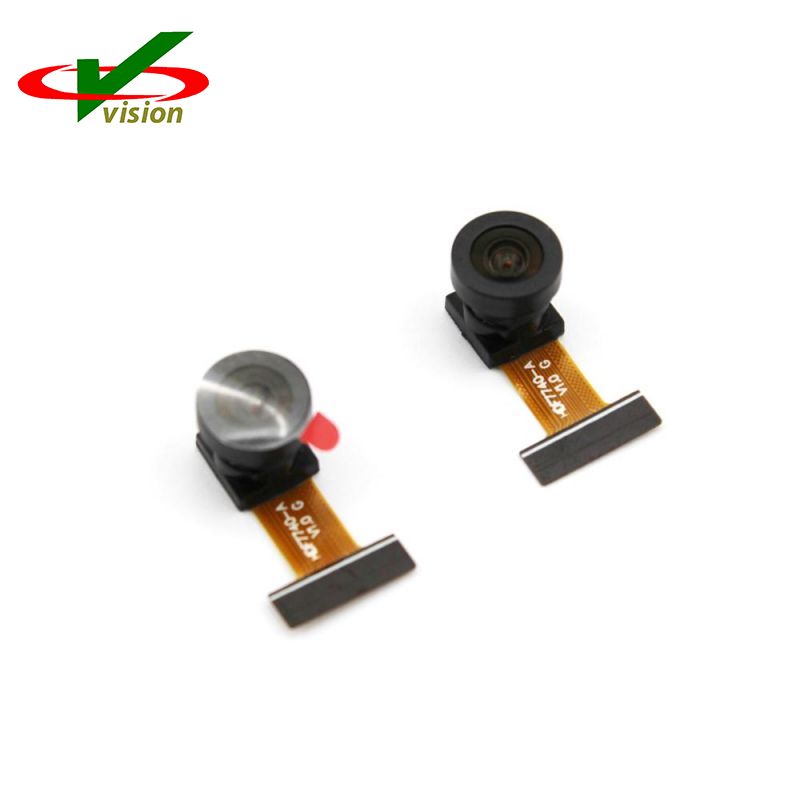

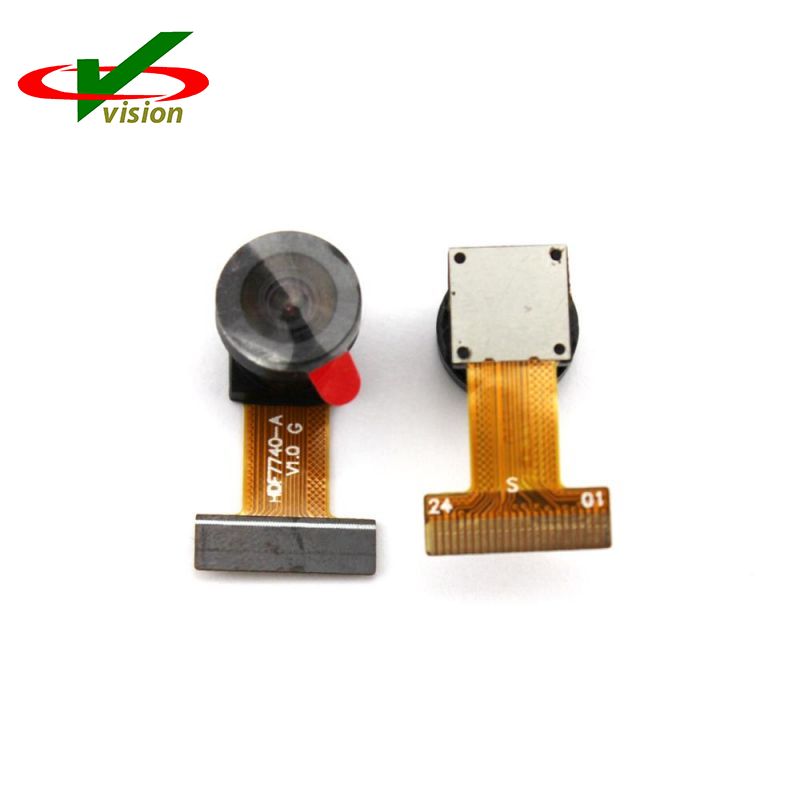

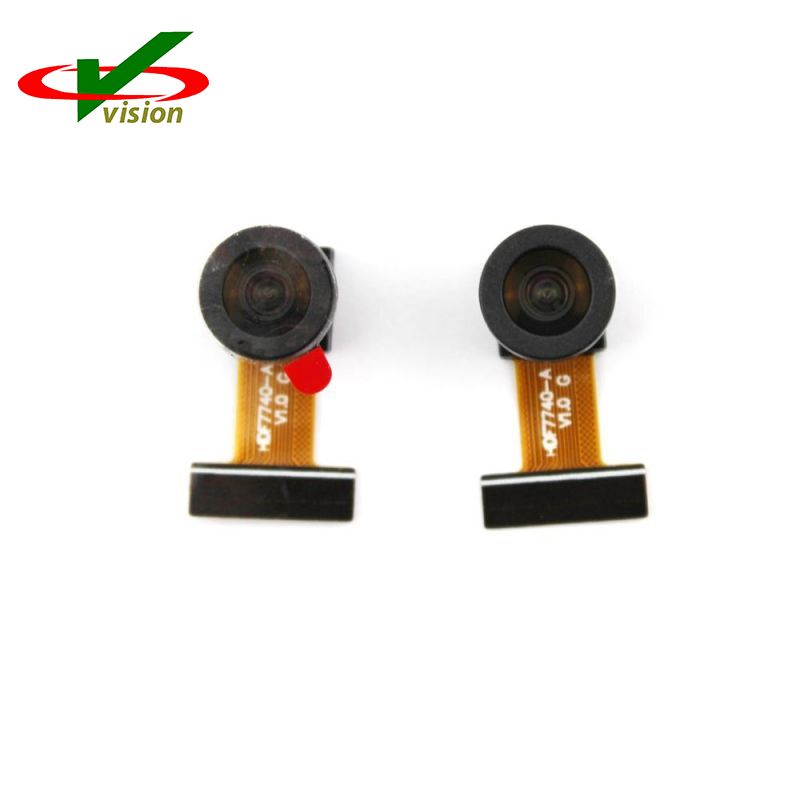

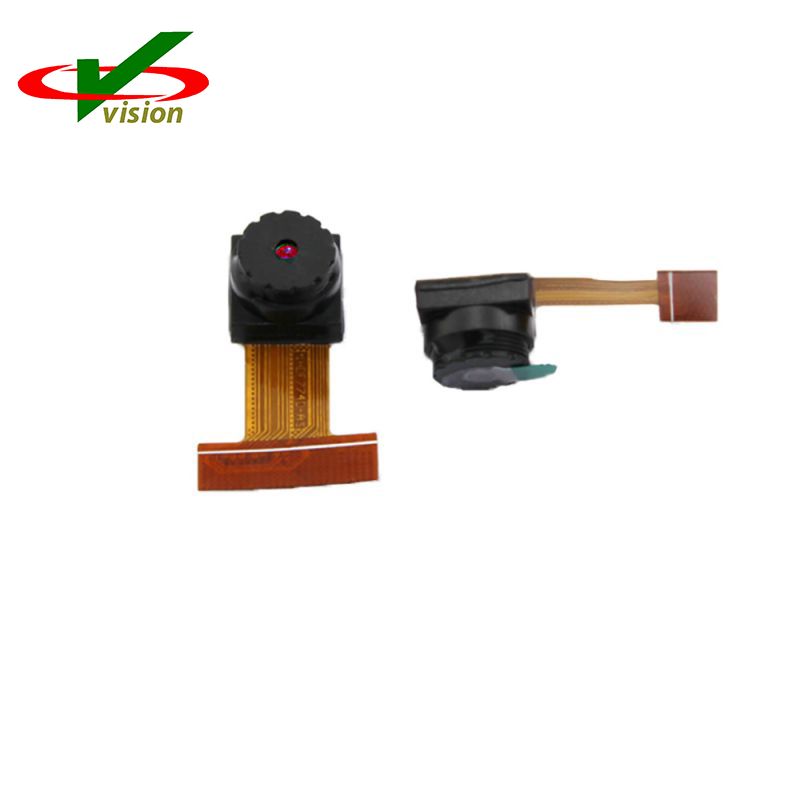

低照度カメラ モジュール OV7740 は、低消費電力、高感度の VGA CMOS イメージ センサーで、小さな設置面積でシングルチップ VGA カメラの全機能を提供します。低照度カメラ モジュール OV7740 は、VGA 解像度で 60 fps (フレーム/秒)、QVGA 解像度で 120 fps で動作でき、画質、フォーマット、出力データ転送を完全にユーザーが制御できます。
低照度カメラ モジュール OV7740 は、デジタル ビデオ パラレル ポートをサポートし、フルフレーム、サブサンプリング、ウィンドウ化またはスケーリングされた 8 ビット/10 ビット RAW RGB および 8 ビット YUV 画像を提供します。
配列サイズ: 656 x 488
電源:
コア: 1.5VDC ± 5%
アナログ:3.3V±5%
入出力:1.7~3.47V
温度範囲:動作時:-30°C ~ 70°C
安定した画像: 0°C ~ 50°C
出力フォーマット: – 8/10 ビットの生の RGB データ – 8 ビット YUV
レンズサイズ: 1/5インチ
入力クロック周波数:6~27MHz
最大画像転送速度:
VGA (640x480): 60 fps
QVGA(320×240):120fps
感度: 6800 mV/(ルクス秒)
最大露光間隔: 502 x tROW
ピクセルサイズ:4.2μm×4.2μm
画像エリア:2755.2μm×2049.6μm
パッケージ寸法: 4185μmx4345μm
1. 出力形式のサポート: RAW RGB および YUV
2. 画像サイズのサポート: VGA、QVGA、CIF、およびそれより小さなサイズ
3. ブラックサンキャンセルのサポート
4. 内部および外部フレーム同期のサポート
5.標準SCCBシリアルインターフェース
6.デジタルビデオポート(DVP)パラレル出力インターフェース
7. 内蔵ワンタイムプログラマブル(OTP)メモリ
8. コア用のオンチップ位相ロック ループ (PLL) 組み込み 1.5 V レギュレータ
